IM2702
產品介紹
說明

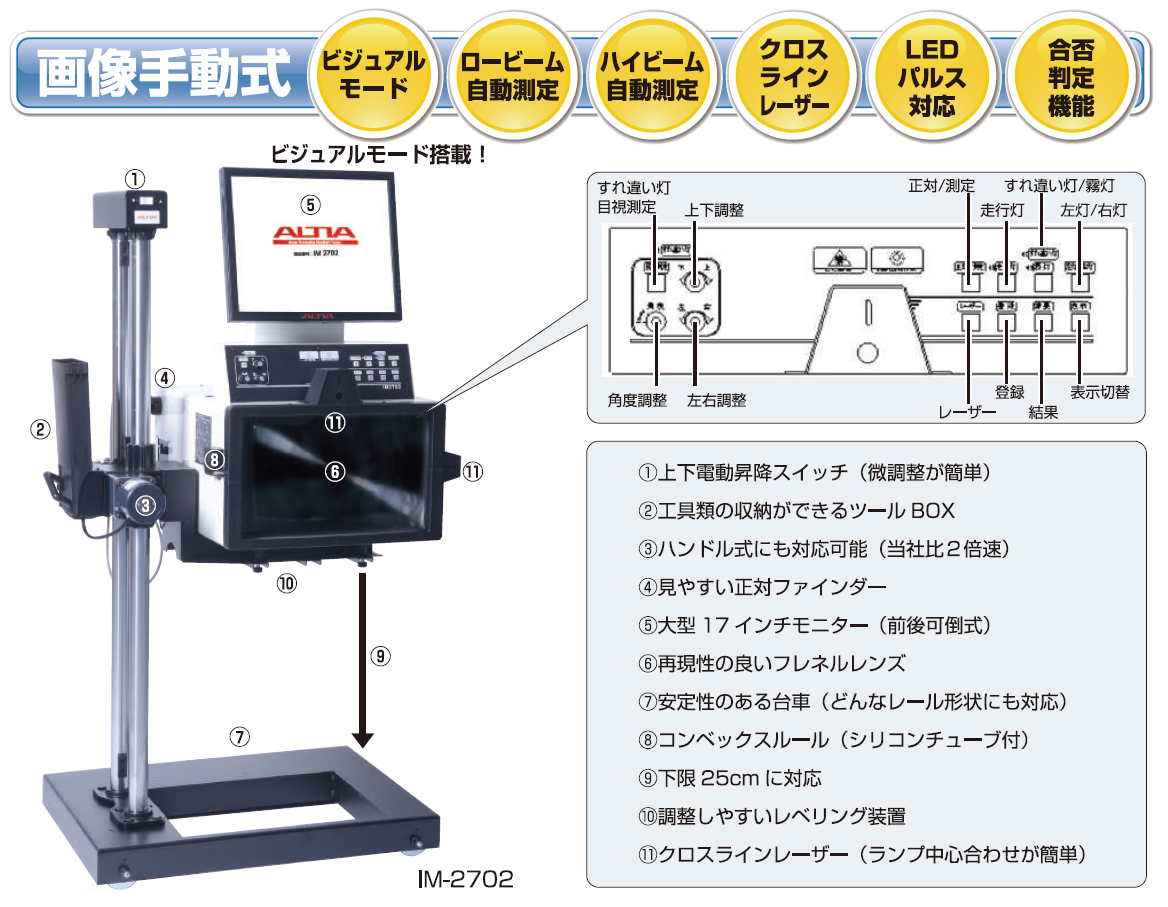

業界最大的大型試驗器，可以清晰顯示頭燈的配光圖和測量值。光源接收器採用馬達式電動昇降移動，非常接近自動式機型的手動式畫像處理頭燈測試儀。
特點
- 配備新開發的『原始測量邏輯』，可對應多樣化的燈！

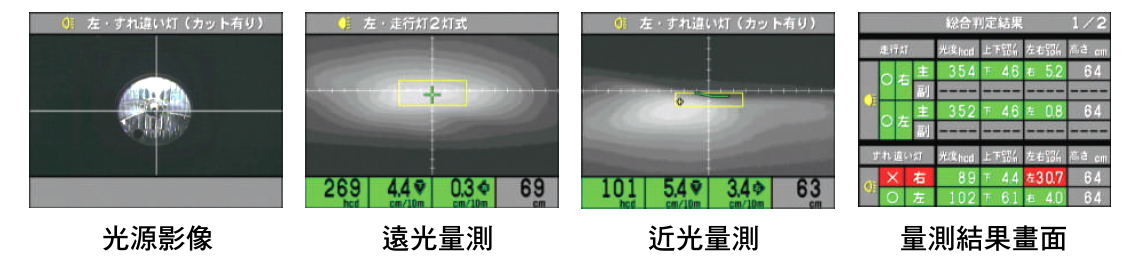

- 自動光圈鏡頭（光圈控制）可清晰顯示光線分佈！
- 業界唯一的『對角線檢測功能』可輕鬆對通過的光進行『視覺調整和測量』！
- 遠光和近光都是『自動測定』，任何人都可以輕鬆測量！
- 配備『2 台 CCD 攝像鏡頭』進行更高級的測量！（配光．正對用）
- 『電動升降』功能，不用彎腰就可以輕鬆上下移動光源接收器哦！
- 配備業界最大的『17吋螢幕』！（可調整角度方便檢視）
- 標準配備『十字雷射光』，能方便居中對齊最新型的大燈（LED 等）！
- 具有『合格/不合格判斷功能』，即使在遠端也很容易看到！
規格
| 商品編號 | IM2702-0600 | |
| 型式 | JASEA-H-37 | |
| 測量方式 | 畫面處理（遠光/近光） ※自動追蹤光源方式 | |
| 測量範圍 | 遠光光度 | 0～1200 hcd |
| 近光光度 | 0～800 hcd | |
| 上下界限 | 上 20～下 35 cm/10m | |
| 左右界限 | 左 35～右 35 cm/10m | |
| 燈泡安裝高度 | 25～120 cm | |
| 上下昇降機構 | 馬達式電動昇降（手動） | |
| 十字雷射正對 | 有 | |
| 光源正對方法 | 手動正對（CCD 攝影式） | |
| 合格判定功能 | 有 | |
| 顯示螢幕 | 17 吋彩色 LCD | |
| 本體尺寸 | W 740 x D 510 x H 1322 mm | |
| 本體重量 | 約 65 kg | |
| 供電電源 | AC 100V | |
| 適用導軌 | 420．480・550・600・1000 mm | |
| 通訊規格 | 有 | |
| 前後移動規格 | 行程 600・1000 mm | |
| 本體防塵套 | 有（選配） | |
外觀尺寸圖
註：規格如有更改，恕不另行通知。
註：以上中文譯文僅供參考，文義如有歧異，概以原廠官網資料為準。
